■ 概述

    ZZY型自力式壓力調節閥無需外加能源，利用被調介質自身能量為動力源，引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前(或閥后)壓力穩定。具有動作靈敏，密封性好，壓力設定點波動小等優點，廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄漏穩壓的自動控制。

    本系列產品有單座(ZZYP)、套筒(ZZYM)、雙座(ZZYN)三種結構；執行機構有薄膜式、活塞式二種；作用型式有減壓用閥后壓力調節(B型)和泄壓用閥前壓力調節(K型)。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN20～300；泄漏量等級有Ⅱ級、Ⅳ級和Ⅵ級三檔；流量特性為快開；壓力分段調節從15～2500kPa?？砂葱枰M合滿足用戶況要求。

■ 特點

·自力式壓力調節閥無需外加能源，能在無電無氣的場所工作，既方便又節約了能源。

·壓力分段范圍細且互相交叉，調節精度高。

·壓力設定值在運行期間可連續設定。

·對閥后壓力調節，閥前壓力與閥后壓力之比為10：1～10：8。

·橡膠膜片式檢測，執行機構測精度高、動作靈敏。

·采用壓力平衡機構，使調節閥反應靈敏、控制精確。

■ 主要零件材料

閥    體：ZG230-450、ZG1Cr18Ni9Ti           ZG0Cr18Ni12Mo2Ti 閥    芯：1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 閥    座：1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 閥    桿：1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 填    料：聚四氟乙烯、柔性石墨 橡膠膜片：丁腈、乙丙、氟、耐油橡膠

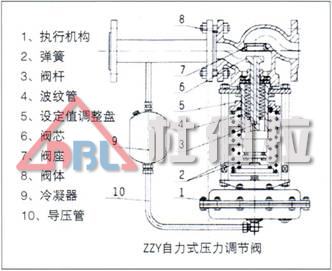

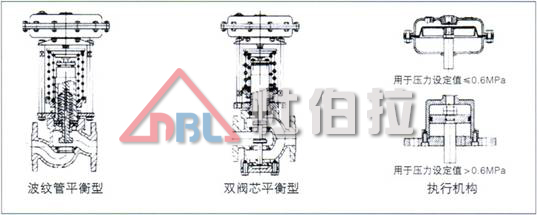

■ 閥結構形式

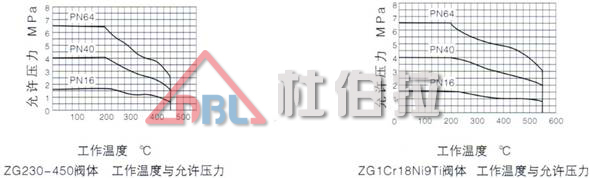

■ 閥體工作溫度與允許壓力

■ 主要技術參數和性能指標

■ 壓力調節范圍確定

    壓力調節范圍分段，見主要參數及性能指標，控制壓力應盡量選取在調節范圍中間值附近。

■ 閥后壓力調節閥．其閥前壓力與閥后壓力的關系

    自力式調節閥本身是一個調節系統，閥本身又有一定的壓降要求，對閥后壓力調節閥(B型)，為保證后壓力在一定范圍內，其閥前壓力必須達到一定值，其要求可參見右表。

■ 整機作用方式確定

    自力式壓力調節閥(K型)為控制閥前壓力的調節閥．其初始位置的閥芯在關閉位置，當閥前壓力逐漸升高，閥逐漸打開，直至閥前壓力穩定在要求的給定值。

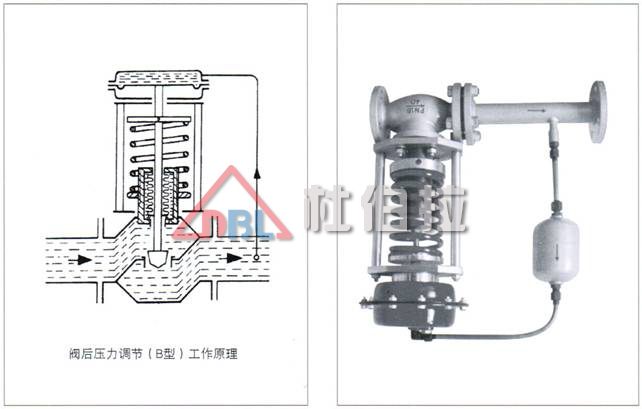

    自力式壓力調節閥(B型)為控制閥后壓力的調節閥，其初始位置的閥芯在開啟位置，當閥后壓力逐漸升高，閥逐漸關閉．直至閥后壓力穩定在要求的給定值。

■ 安裝方式

    ZZY型自力式壓力調節閥廣泛應用于石油、化工、電力、冶金、食品、輕紡、機械制造與民用建筑樓群等各種工業設備中。能應用于氣體、液體、蒸汽介質的減壓、穩壓(閥后調節)或泄壓、穩壓(閥前調節)。但由于它利用介質自身的壓力去操作執行機構。在執行機構內充滿介質，故安裝方式亦應與此相配合。

    在安裝時取壓點在離調壓閥適當的位置，壓開型調壓大于2倍管道直徑，壓閉型調壓大于6倍管道直徑。

    在安裝冷凝器時注意冷凝器的位置，使其高于膜頭而低于工藝管道，以保證冷凝器內充滿冷凝液。

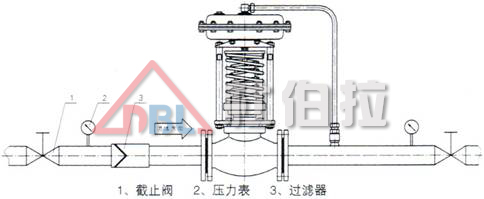

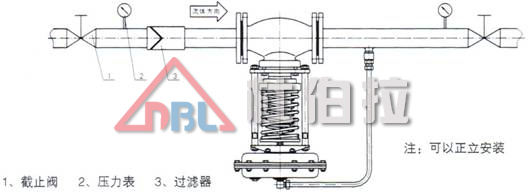

■ 安裝方式說明

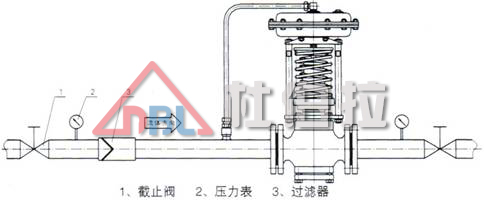

P1：調節氣體，閥后壓力調節(B型)，過濾器可不安裝。

P2：調節氣體，閥后壓力調節(K型)，過濾器可不安裝。

P3：調節液體，閥后壓力調節(B型)，對于非清潔流體，應裝過濾器。

P4：調節液體，閥后壓力調節(K型)，對于非清潔流體，應裝過濾器。

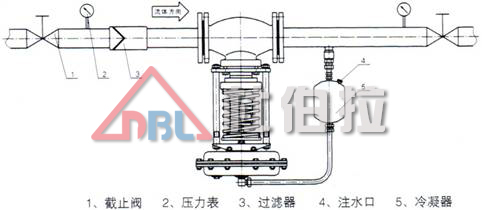

P5：調節蒸汽，閥后壓力調節(B型)，應裝冷凝器，建議裝過濾器。

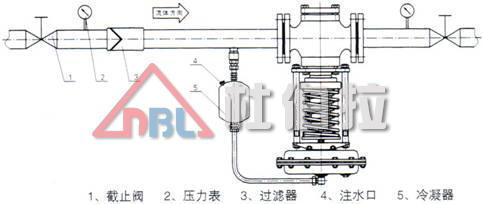

P6：調節蒸汽，閥前壓力調節(K型)，應裝冷凝器，建議裝過濾器。

說明：1、在安裝冷凝器時應注意冷凝器的位置．使其高于執行機構而低于工藝管道，從而保證冷凝器內充滿冷凝器。

      2、冷凝器使用前，打開注水口螺塞，注入純凈水或冷凝水，必須注滿。

■ 連接尺寸及標準

·法蘭標準：鑄鋼法蘭按GB9113-88、JB/T79-94

·法蘭密封面型式：PN16為凸面；PN40、PN64為凹凸面、閥體為凹面

·結構長度：按GB12221-89標準

·執行機構信號接口：內螺紋M16×1.5

﹡閥體法蘭及法蘭端面距離可按用戶指定的標準制造。如：ANSI、JIS、DIN等。

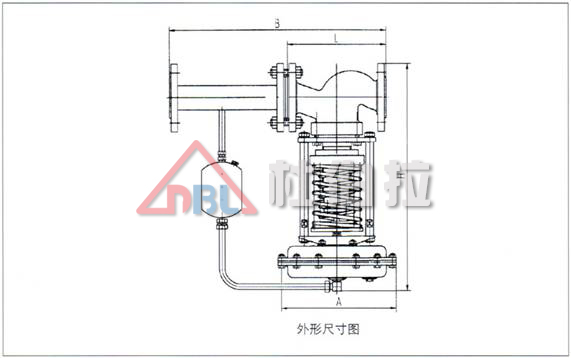

■ 外形尺寸及重量

■ 訂貨須知

訂貨時請用戶提供以下資料：

·調節閥名稱、型號

·工作溫度及范圍

·公稱通徑(mm)

·整機作用方式

·公稱壓力(MPa)

·壓力設定點及調節范圍

·額定流量系數(Kv)

·閥體、閥內件及填料材質

·固有流量特性

·所配附件

·介質名稱

·其它特殊要求

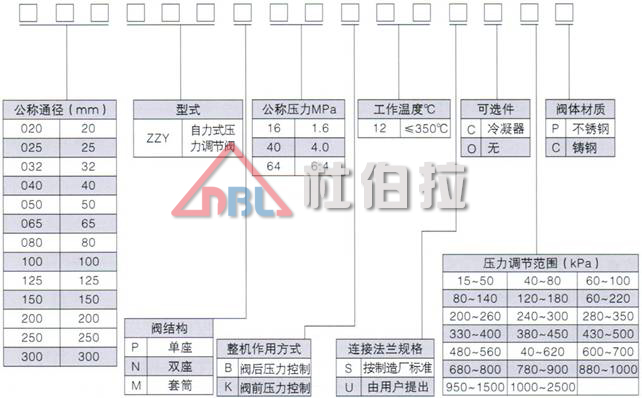

■ ZZY自力式壓力調節閥型號
