V230,V231自力式壓力調節閥
發布時間：2018-12-12
V230、V231自力式壓力調節閥，由閥體、閥座、閥芯部件等零部件組成，是一種無需外來能源而只依靠被調介質自身的壓力變化進行自動調節壓力的節能型產品，可用于非腐蝕性（最高溫度350℃）的液體、氣體和蒸汽等介質的壓力控制裝置、廣泛適用于石油、化工、冶金、輕工等工業部門及城市供熱、供暖系統。
- V230、V231自力式壓力調節閥
V230、V231自力式壓力調節閥產品概述：
直接作用型自力式壓力（差壓）調節閥，由閥體、閥座、閥芯部件等零部件組成，是一種無需外來能源而只依靠被調介質自身的壓力變化進行自動調節壓力 的節能型產品，可用于非腐蝕性（最高溫度350℃）的液體、氣體和蒸汽等介質的壓力控制裝置。廣泛適用于石油、化工、冶金、輕工等工業部門及城市供熱、供 暖系統。
型號、規格
| 類別 | 壓力控制調節閥 | 差壓控制調節閥 | ||||||
| 閥后壓力調節閥 | 閥前壓力調節閥 | 差壓上升閥關閉 | 差壓上升閥開啟 | |||||
| 硬密封 | 軟密封 | 硬密封 | 軟密封 | 硬密封 | 軟密封 | 硬密封 | 軟密封 | |
| 型號 | V230 D01 | V230D01 | V230D02 | V231D02 | V230D03 | V231D03 | V230D04 | V231D04 |
| 規格 | DN15-250 | |||||||
技術參數：
| 公稱通徑 mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |
| 額定流量系數 Kvs | 3.2 | 5 | 8 | 12.5 | 20 | 32 | 50 | 80 | 125 | 160 | 320 | 450 | 630 | |
| 公稱壓力 MPa | 1.6 ； 4.0 | |||||||||||||
| Z 值 | 0.6 | 0.6 | 0.6 | 0.55 | 0.55 | 0.5 | 0.5 | 0.45 | 0.4 | 0.35 | 0.3 | 0.2 | 0.2 | |
| 最高工作溫度℃ | V230 V231 | 液體≤ 140 ；氣體≤ 80 | ||||||||||||
| 硬密封V230 | 配隔離罐≤ 200 | 配隔離罐和加長件≤ 300* | ||||||||||||
| 配隔離罐和散熱片≤ 200 | ||||||||||||||
| 壓力平衡元件 | 波紋管 | 滾動膜片 | ||||||||||||
| 法 蘭 標 準 | DIA （亦可按用戶要求提供法蘭標準） | |||||||||||||
| 閥 體 材 質 | PN16 ：鑄鐵（工作溫度≤ 200 ℃）； | |||||||||||||
| PN4.0 ：鑄鋼、鑄不銹鋼（工作溫度≤ 350 ℃） | ||||||||||||||
| 閥 芯 材 質 | 不銹鋼；軟密封為不銹鋼鑲嵌橡膠圈 | |||||||||||||
| 最高工作壓力MPa | 公稱壓力（注意△ Pmax 及工作壓力與工作溫度的關系） | |||||||||||||
注：
1、液體＞140℃、氣體＞80 ℃時閥倒裝；
2、Z值：噪音衡量系數，該值用來衡量噪音大小，具體計算詳見自力式調節閥選擇指南。

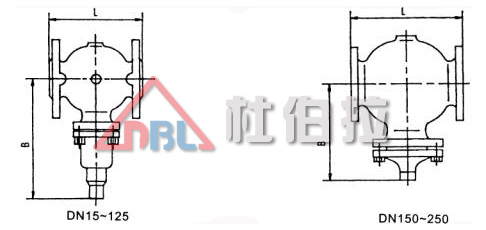

◆外形尺寸
◆V230/V231控制閥尺寸及重量
| 公稱通徑 mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
| L mm | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 |
| B mm | 212 | 238 | 238 | 240 | 240 | 275 | 275 | 380 | 380 | 295 | 325 | 372 |
| 大約重量 kg | 6.7 | 9.7 | 13 | 14 | 17 | 29 | 33 | 60 | 70 | 80 | 140 | 220 |
◆D02（D04）執行器尺寸及重量
| 有效面積 cm 2 | 32 | 80 | 250 | 630 |
| D mm | 172 | 172 | 263 | 380 |
| H mm | 435 | 430 | 470 | 520 |
| 大約重量 kg | 7.5 | 7.5 | 13 | 28 |
◆D01（D03）執行器尺寸及重量
| 有效面積cm 2 | 32 | 80 | 250 | 630 |
| D mm | 172 | 172 | 263 | 380 |
| H mm | 440 | 435 | 440 | 520 |
| 大約重量kg | 7.5 | 7.5 | 13 | 28 |
注：直接作用式自力式閥的總高及總重為控制閥與執行器高度及 重量之和。
自力式壓力調節閥根據取壓點位置分閥前和閥后兩類，取壓點在閥前時，用于調節閥前壓力恒定；取壓點在閥后時，用于調節閥后壓力恒定。詳情咨詢杜伯拉閥門0571-88194369 | ||
