發布時間：2018-12-14
高溫波紋管型氣動薄膜調節閥是一種壓力平衡式調節閥。配用多彈簧執行機構。總體結構緊湊、重量輕、穩定性好。流體通道呈S流線型、壓降損失小、允許壓差大，噪音小，流通能力大。
- 高溫波紋管型氣動薄膜調節閥
高溫波紋管型氣動薄膜調節閥概述
高溫波紋管型氣動薄膜調節閥是一種壓力平衡式調節閥。配用多彈簧執行機構?？傮w結構緊湊、重量輕、穩定性好。流體通道呈S流線型、壓降損失小、允許壓差大，噪音小，流通能力大。廣泛應用于精確控制氣體、液體等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于流量大，壓差大，泄漏量要求不高的工作場合。

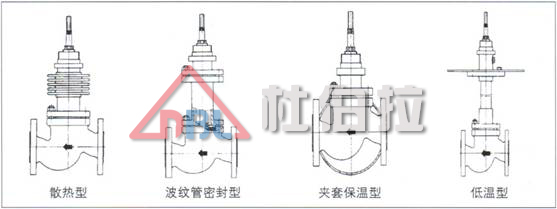

高溫波紋管型氣動薄膜調節閥有標準型、調節切斷型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN10、16、40、64；閥體口徑范圍DN20～200。適用流體溫度由-200℃～+560℃范圍內多種檔次。泄漏量標準有Ⅳ級或Ⅵ級。流量特性為線性或等百分比。多種多樣的品種規格可供選擇。
■ 高溫波紋管型氣動薄膜調節閥特點
· 采用平衡式閥芯結構，軸向不平衡力小，允許壓差大，穩定性好。
· 套筒互換性強，拆裝方便，容易維修。
· 全金屬閥芯適合多種工作場合，達到Ⅳ級泄漏標準，ZXMQ型軟密封結構閥芯Ⅵ級泄漏標準。
· 閥體按流體力學原理設計成等截面低流阻流道，可調范圍大，固有可調比為50，額定流量系數增大30％。
· 執行機構采用多彈簧結構，高度減少30％、重量減輕30％。
· ZXMV型波紋管密封型調節閥，對移動的閥桿形成了完全的密封，堵絕流體外漏。
· ZXMJ型調節閥帶有保溫夾套，用于流體冷卻后易結晶、凝固造成堵塞的場合。
■ 高溫波紋管型氣動薄膜調節閥主要零件材料
閥體、閥蓋：HT200，ZG230-450，ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti，司太萊合金堆焊
軟密封閥頭：增強聚四氟乙烯
填料：聚四氟乙烯、柔性石墨
波紋管：1Cr18Ni9Ti
墊片：橡膠石棉板、10#、1Cr18Ni9Ti、石棉纏繞墊片
膜蓋：A3
波紋膜片：丁腈橡膠夾增強滌綸織物
彈簧：60Si2Mn
推桿、閥桿：2Cr13、1Cr18Ni9Ti
襯套：2Cr13
■ 高溫波紋管型氣動薄膜調節閥規格與技術參數
公稱通徑DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
額定流量 | 直線 | 6.9 | 11 | 17.4 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 |
等百分比 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |
額定行程L(mm) | 16 | 25 | 40 | 60 | ||||||||
膜片有效面積Ae(cm2) | 280 | 400 | 600 | 1000 | ||||||||
信號范圍Pr(kPa) | 20～100、40～200 | |||||||||||
氣源壓力Ps(MPa) | 0.14、0.25 | |||||||||||
固有流量特性 | 直線、等百分比 | |||||||||||
固有可調比 | 50 | |||||||||||
允許泄漏量 | 硬閥座：Ⅳ級 軟閥座：Ⅵ級 | |||||||||||
公稱壓力PN(MPa) | 1.0、1.6、4.0、6.4 | |||||||||||
工作溫度t | 常溫型 | -20～200、-40～250、-60～250 | ||||||||||
散熱型 | -40～450、-60～450 | |||||||||||
高溫型 | 300～560 | |||||||||||
低溫型 | -60～-100、-100～-200、-200～-250 | |||||||||||
高溫波紋管型氣動薄膜調節閥訂貨須知
訂貨時請用戶提供以下資料：
· 調節閥名稱、型號
· 公稱通徑(mm)
· 公稱壓力(MPa)
· 額定流量系數(Kv)
· 固有流量特性
· 介質名稱
· 工作溫度及范圍
· 整機作用方式
· 閥體、閥內件及填料材質
· 所配附件
· 其它特殊要求
■ ZXM氣動薄膜套筒調節閥型號
氣動調節閥就是以壓縮空氣為動力源，以氣缸為執行器，并借助于電氣閥門定位器、轉換器、電磁閥、保位閥等附件去驅動閥門，實現開關量或比例式調節，接收工業自動化控制系統的控制信號來完成調節管道介質的：流量、壓力、溫度等各種工藝參數。詳情咨詢杜伯拉閥門0571-88194369 | ||
