ZZYP、ZZYN、QFY系列閥內取壓型重油專用減壓穩壓閥是不需要任何外加能源，利用被調介質自身能量而自動調節的執行產品，它沿用自力式減壓原理，采用平衡式結構。
- 閥內取壓型減壓穩壓閥（重油）
■ 概述
ZZYP、ZZYN、QFY系列閥內取壓型重油專用減壓穩壓閥是不需要任何外加能源，利用被調介質自身能量而自動調節的執行產品，它沿用自力式減壓原理，采用平衡式結構。與傳統的非平衡式結構相比，具有更高的精度(誤差≤5％)，更強的抗干擾能力(閥前壓力波動時，閥后壓力穩定特殊性)，當流量較穩定時，控制精度高達5％，閥本身采用內取壓方式，無須另配取壓管。該閥設定壓力方便，無須停機現場手動連續可調(在一定的范圍內)。
其執行機構可采用不同的結構(膜片、活塞、波紋管)，可用于不同的溫度和壓力。
■ 結構

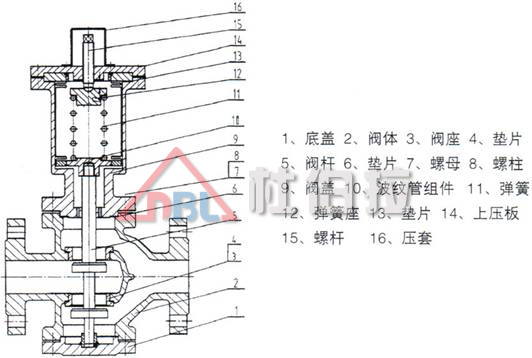

調壓說明：擰開壓套16，旋轉螺桿15。順時針旋轉時，壓力升高，逆時針旋轉時，壓力降低!
■ 主要技術參數
| 公稱通徑mm | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
| 額定KV | 1.8 | 4.4 | 7 | 11 | 20 | 32 | 48 | 75 | 120 | 190 | 300 | 320 | 1100 | 1750 |
| 公稱壓力MPa | 1.6 2.5 4.0 6.4 | |||||||||||||
| 額定行程mm | 4 | 5 | 5 | 6 | 6 | 7 | 8 | 8 | 10 | 10 | 12 | 12 | 15 | 18 |
| 工作溫度℃ 執行機構形式 | 膜片式(-20～80) 活塞式(-30～100) 波紋管式(-250～550) | |||||||||||||
| 調節精度 | 2-3％ | |||||||||||||
| 泄漏量等級 | V級(硬密封) 無泄漏(軟密封) (GB/T4213-92) | |||||||||||||
| 安裝方式 | 法蘭或螺紋 | |||||||||||||
■ 主要零件材料
| 零件名稱 | 零件材料 |
| 閥體 | ZG230-450 ZG1Cr18Ni9Ti |
| 閥座 | 1Cr18Ni9Ti |
| 膜片 | 丁腈橡膠夾增強滌綸織物、金屬膜片 |
| 膜蓋 | Q235 0Cr18Ni9 |
■ 安裝與使用
1、閥前一般要安裝截止閥，以便檢修與更換閥門。
2、介質不潔凈時，閥前應裝過濾器。
3、當發現閥后壓力與要求值有偏差或需要改變壓力輸出值時，可以調整彈簧的壓縮量來達到目的。

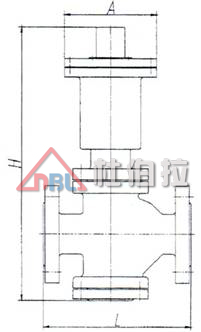

■ 外型尺寸
| DN | L | H | A |
| |
| PN16/PN40 | PN64 | ||||
| 10 | 180 | 190 | 450 | 120 | |
| 15 | 180 | 190 | 450 | 120 | |
| 20 | 180 | 190 | 450 | 120 | |
| 25 | 185 | 200 | 450 | 120 | |
| 32 | 200 | 210 | 500 | 150 | |
| 40 | 220 | 235 | 550 | 150 | |
| 50 | 230 | 265 | 580 | 180 | |
| 65 | 275 | 295 | 600 | 180 | |
| 80 | 300 | 320 | 850 | 200 | |
| 100 | 350 | 370 | 950 | 220 | |
| 125 | 410 | 440 | 1000 | 250 | |
| 150 | 450 | 475 | 1050 | 250 | |
| 200 | 550 | 570 | 1100 | 300 | |
| 250 | 670 | 670 | 1210 | 300 | |
■ 連接尺寸及標準
法蘭標準：法蘭按GB9113-88
法蘭密封面型式：PN10、PN16為凸面；PN40、PN64為凹凸面、閥體為凹面
﹡閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。如：ANSI、JIS、JPI等標準
■ 訂貨須知
訂貨時請用戶提供以下資料：
·調節閥名稱、型號
·公稱通徑(mm)
·公稱壓力(MPa)
·閥前壓力，閥后壓力
·額定流量系數(Kv)
·介質名稱及狀態
·工作溫度(℃)及范圍
自力式壓力調節閥根據取壓點位置分閥前和閥后兩類，取壓點在閥前時，用于調節閥前壓力恒定；取壓點在閥后時，用于調節閥后壓力恒定。詳情咨詢杜伯拉閥門0571-88194369 | ||
