ZDHT（ZDHL）型電動三通球閥是綜合國內外先進技術而開發的新型三通切換型調節閥。標準球芯有L型三通雙口孔種，改變球芯與管道的相對角度，可以對三支管道流體實現不同的組合控制；T型孔道可起配比作用，適用于液休、氣體、蒸汽等介質的配比調節與控制。 電動三通球閥采用HL型、3810R型或PSQ型回轉式角行程電動執行機構，以AC220V、AC380V或DC24V電源電壓作動力，接受工業自動化儀表控制系統輸入的（4-20mA、或1-5VDC）電流信號或電壓信號，即可控制運轉，實現對工藝介質的比例調節、兩相配比或二位切換控制。
- ZDHT（ZDHL）型電動三通球閥
產品概述
三通球閥是綜合國內外先進技術而開發的新型三通切換型調節閥。標準球芯有L型三通雙口孔種，改變球芯與管道的相對角度，可以對三支管道流體實現不同的組合控制；T型孔道可起配比作用，適用于液休、氣體、蒸汽等介質的配比調節與控制。
電動三通球閥采用HL型、3810R型或PSQ型回轉式角行程電動執行機構，以AC220V、AC380V或DC24V電源電壓作動力，接受工業自動化儀表控制系統輸入的（4-20mA、或1-5VDC）電流信號或電壓信號，即可控制運轉，實現對工藝介質的比例調節、兩相配比或二位切換控制。
結構特點
1．三通球閥有兩座和四座密封結構，閥芯孔道有L型和T型兩種結構形式，采用控制閥芯旋轉角度，改變閥芯孔道與管道口的連接狀態，可實現對三條支管不同的組合控制。三通球閥流通能力大，可控制氣體、液體、蒸汽，更適用于控制高粘度，纖維顆粒狀的流體。也適用于密封要求較嚴格的場合。
2．兩閥座密封三通球閥具有結構緊湊、外形美觀、密封性能好，它能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉（如流向圖A）
3．四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時可關閉任意一個通道，使另外兩個通道連通，靈活控制管路是介質的合流或分流（如流向圖B）。
4．T型閥芯孔道可使三條正交的管道互相連通或切換，起分流或合流作用；L型孔道連接相互正交的兩管道。使另一條孔道切斷，起改變介質流向作用。

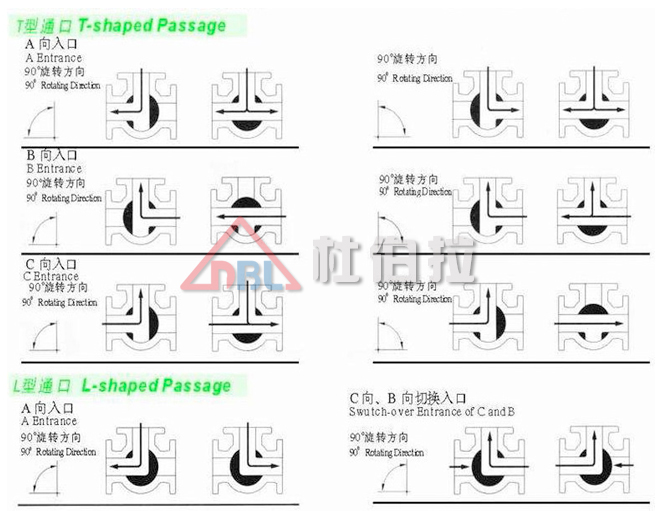

5．三通球閥的主要產品系列：如流向圖所示選擇工況；
主要零件材料及適用溫度、介質
C（WCB） | P（304） | R（316） | ||
主要零件 | 閥體 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
球體 | 2Cr13、（304） | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |
閥桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |
閥座密封 | 增強聚四氟乙烯 、對位聚苯 | |||
填料 | 聚四氟乙烯 、柔性石墨 | |||
適用工況 | 適用介質 | 蒸汽、水、油品 | 硝酸堿類腐蝕性介質 | 醋酸類腐蝕性介質 |
適用溫度 | 聚四氟乙烯≤180℃，對位聚苯≤250℃ | |||
應用規范
設計制造標準 | 法蘭尺寸標準 | 結構長度標準 | 檢驗試驗標準 |
GB/T12237-89 | JB/T79-94 HG20592 | GB12221-89 | GB/T13927-89 JB/T9092-99 |
API6D | ANSI B16.5 | ANSI B16.10 | JB/T9092-99 |
JPI7S-48 | JIS B2212~2214 | JIS B2002 | API598 |
性能規范
試驗壓力 | 公稱壓力（Mpa） | 壓力級（class） | JIS(Mpa) | |||||||
1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K | |
強度試驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 3.1 | 7.8 | 15.3 | 2.4 | 3.8 |
密封試驗 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 2.2 | 5.6 | 11.2 | 1.5 | 2.8 |

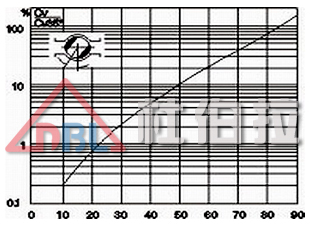

流量特性圖
主要技術參數和性能指標
公稱通徑DN（mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
流量系系數KV | 17 | 33 | 62 | 95 | 146 | 232 | 350 | 439 | 810 | 1205 | 1912 | ||
公稱壓力PN（MPa） | 1.6、2.5、4.0、6.4 | ||||||||||||
球芯轉角 | 0~90o | ||||||||||||
球芯型式 | L型或T型 | ||||||||||||
流量特性 | 快開式或比例調節式 | ||||||||||||
連接形式 | 法蘭式、管螺紋式（G"） | ||||||||||||
電動執行機構 | 型號 | RC系列、381R系列、PSQ系列、HQ或QB型 | |||||||||||
電源電壓 | AC220V、AC380V、DC24V | ||||||||||||
作用形式 | 開關型/調節型（隔爆型） | ||||||||||||
比例調節型 | 信號范圍 | 0～10mA、4～10mA 、1-5VDC | |||||||||||
二位切換型 | 電信號 | AC220V、AC380V、DC24V；反饋信號：有源觸點信號或無源觸信號 | |||||||||||

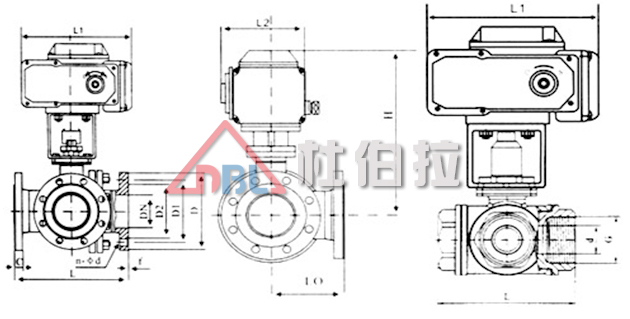

外形尺寸
法蘭式連接外形尺寸表
主要尺寸 | 公稱通徑 | |||||||||||
15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
L | 150 | 150 | 180 | 200 | 220 | 240 | 260 | 280 | 320 | 380 | 440 | 500 |
L1 | 75 | 75 | 90 | 1OO | 1 O | 120 | 130 | 140 | 160 | 190 | 220 | 275 |
其余的法蘭尺寸請參閱樣本 <主要外型及連接尺寸
內螺紋連接尺寸表：L型
SIZE | d | L | H | D1 | B | W1 | W2 |
1/2" | 12.7 | 64 | 53 | 97 | 32.0 | 22.4 | 35.0 |
3/4" | 16.0 | 76 | 63 | 126 | 38.0 | 22.4 | 35.0 |
1" | 20.0 | 87 | 66 | 126 | 43.5 | 22.4 | 35.0 |
11/4" | 25.0 | 96 | 81 | 145 | 48.0 | 22.4 | 35.0 |
11/2" | 32.0 | 114 | 83 | 145 | 57.0 | 25.4 | 38.1 |
2" | 38.1 | 142 | 96 | 204 | 71.0 | 25.4 | 38.1 |
內螺紋連接尺寸表：T型
SIZE | d | L | H | D1 | B | F | G | W1 | W2 |
1/2" | 12.7 | 75 | 59 | 126 | 71.0 | 235 | 37.5 | 22.4 | 35.0 |
3/4" | 16 | 85 | 64 | 126 | 81.5 | 390 | 42.5 | 22.4 | 35.0 |
1" | 20 | 100 | 80 | 145 | 102.0 | 505 | 51.5 | 22.4 | 35.0 |
11/4" | 25 | 115 | 90 | 145 | 108.5 | 510 | 57.5 | 25.4 | 38.0 |
11/2" | 32 | 125 | 96 | 204 | 121.0 | 580 | 63.0 | 25.4 | 38.1 |
2" | 38.1 | 148 | 106 | 204 | 138.5 | 655 | 73.0 | 25.4 | 38.1 |
